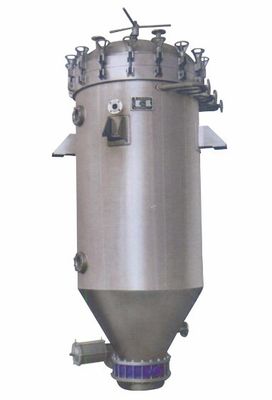

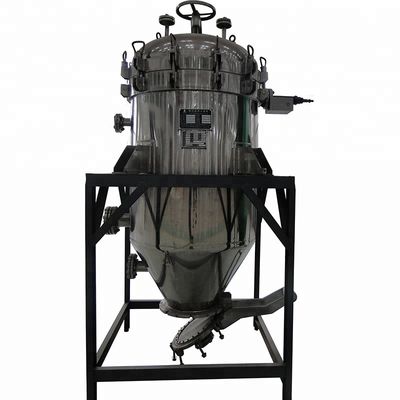

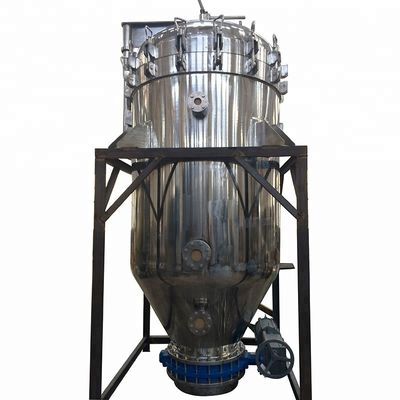

Filtre à plaques vertical en acier inoxydable NYB pour l'industrie pétrolière
Spécifications du produit
| Attribut |
Valeur |
| État |
Neuf |
| Capacité maximale |
500L/H |
| Garantie |
1 an |
| Taille des particules |
2 |
| Débit |
2gpm (7.6lpm) |
| Pression maximale |
120psi |
| Service après-vente |
Service de maintenance et de réparation sur site |
| Fonction |
Filtre à huile |
| Structure |
Filtre à feuilles |
| Capacité |
2-4T/H |
| Surface de filtration |
12m² |
| Matériau |
Acier au carbone, acier inoxydable |
| Température de conception |
100-150 ℃ |
| Pression de conception |
0.6Mpa |
| Taille de l'entrée |
DN50 |
| Taille de l'orifice de trop-plein |
DN40 |
Description du produit
Le filtre hermétique à plaques à haut rendement NYB est un équipement de filtration fine à haut rendement, économe en énergie et à fonctionnement hermétique. Il est largement utilisé dans les industries chimiques, pétrolières, de la peinture, alimentaires, pharmaceutiques et dans de nombreuses autres industries.

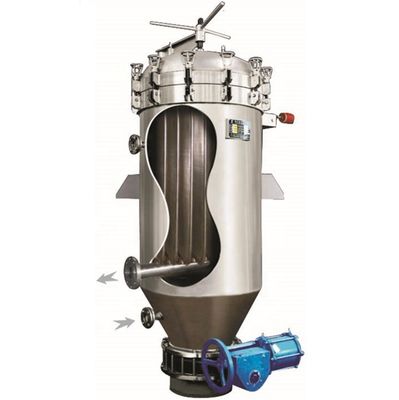

Le filtre est composé d'une coque, d'une plaque de filtration, d'un couvercle et d'un dispositif de décharge automatique. La plaque de filtration est constituée de plusieurs couches de matériaux de filtration en acier inoxydable, et elles sont installées sur le tuyau central de collecte de liquide, de sorte qu'il peut être démonté pour le nettoyage très facilement.
Spécifications techniques
| Modèle |
Surface de filtration (㎡) |
Volume du gâteau filtrant (L) |
Capacité de traitement |
Pression de travail (Mpa) |
Température de travail (℃) |
Volume de la machine (L) |
| NYB-2 |
2 |
30 |
0.4-0.6 |
0.1-0.4 |
≤150 |
120 |
| NYB-4 |
4 |
60 |
0.5-1.2 |
2-5 |
≤150 |
250 |
| NYB-7 |
7 |
105 |
1-1.8 |
4-7 |
≤150 |
420 |
| NYB-10 |
10 |
150 |
1.6-3 |
6-9 |
≤150 |
800 |
| NYB-12 |
12 |
240 |
2-4 |
8-11 |
≤150 |
1000 |
| NYB-15 |
15 |
300 |
3-5 |
10-13 |
≤150 |
1300 |
| NYB-20 |
20 |
400 |
4-6 |
12-17 |
≤150 |
1680 |
| NYB-25 |
25 |
500 |
5-7 |
16-21 |
≤150 |
1900 |
| NYB-30 |
30 |
600 |
6-8 |
19-25 |
≤150 |
2300 |
| NYB-36 |
36 |
720 |
7-9 |
23-31 |
≤150 |
2650 |
| NYB-40 |
40 |
800 |
8-11 |
30-38 |
≤150 |
2900 |
| NYB-45 |
45 |
900 |
9-13 |
36-44 |
≤150 |
3200 |
| NYB-52 |
52 |
1040 |
10-15 |
42-51 |
≤150 |
3800 |
| NYB-60 |
60 |
1200 |
11-17 |
48-60 |
≤150 |
4500 |
| NYB-70 |
70 |
1400 |
12-19 |
56-68 |
≤150 |
5800 |
| NYB-80 |
80 |
1600 |
13-21 |
64-78 |
≤150 |
7200 |
Principales caractéristiques
- Aucun tissu ou papier filtre requis, ce qui réduit considérablement les coûts de filtration
- Le fonctionnement entièrement fermé est respectueux de l'environnement sans perte de matière
- La chute des résidus par vibration réduit l'intensité du travail et permet un fonctionnement continu
- La décharge des résidus par vanne pneumatique réduit l'intensité du travail des travailleurs
- Peut complètement remplacer les filtres à plaques et à cadres, représentant un dispositif révolutionnaire dans l'industrie des filtres

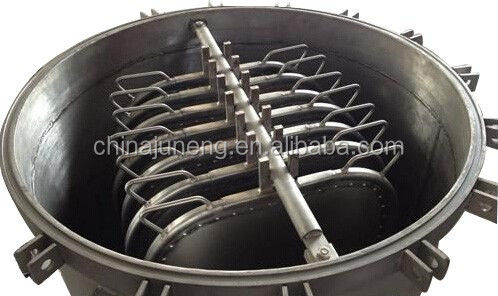

Feuille filtrante pour 30D09 (Exemple NYB-12)
Pour obtenir une surface de filtration de 12 m², le filtre est exécuté avec 11 feuilles filtrantes.
- Feuilles entourées d'un canal de boîte lourd de 1,8 mm de matériau 316L
- Dessus de la feuille avec renfort et une fourche vibrante par feuille (matériau SS 316)
- Fond de la feuille avec buse de sortie avec joint torique (buse en matériau SS 316 et joint torique en caoutchouc Viton)

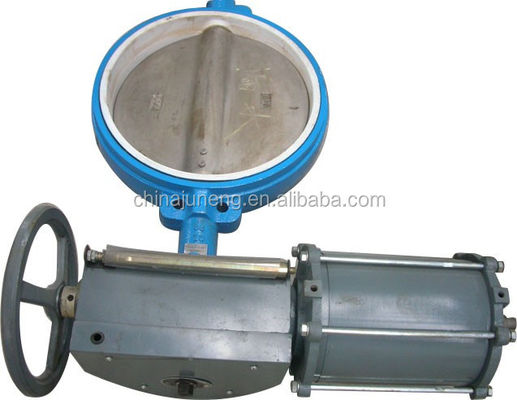

Vanne papillon (Exemple NYB-12)
Au bas du filtre, une vanne papillon DN 400 WAFER TYPE pour la décharge de gâteau sec.
- Vanne papillon de 1ère qualité
- Matériau du siège : NH-S (jusqu'à 150 °C haute température)
- Vanne complète avec actionneur pneumatique à double effet avec alimentation en air 5,5 Bar
