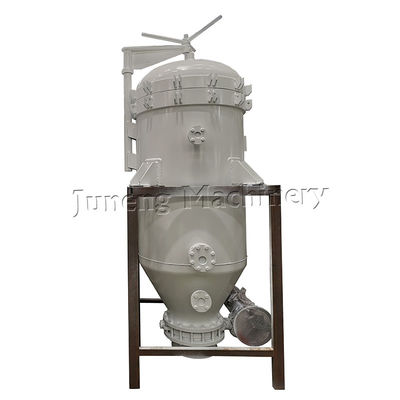

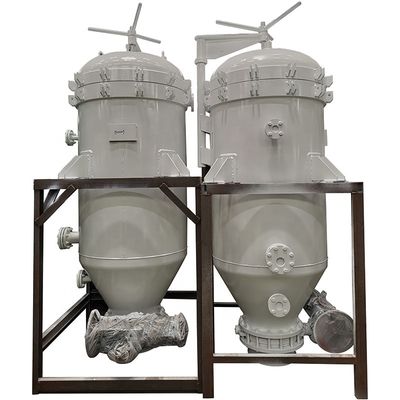

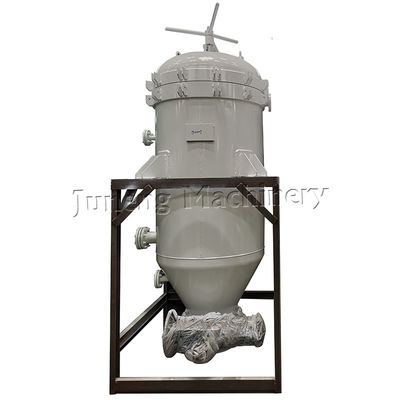

Filtre à feuilles sous pression NYB couleur blanche SS304 avec chemise isolante
Spécifications du produit
| Attribut |
Valeur |
| État |
Neuf |
| Poids (kg) |
1300 |
| Garantie |
1 an |
| Service après-vente |
Service de maintenance et de réparation sur site |
| Nom |
Filtre à feuilles sous pression |
| Structure |
Filtre à feuilles vertical |
| Matériau |
Acier inoxydable 304 |
| Capacité |
4-6T/H pour l'huile |
| Surface de filtration |
20m² |
| Couleur |
Vert ou bleu |
| Température de conception |
100-150 ℃ |
| Pression de conception |
0.6Mpa |
| Industries applicables |
Usine de fabrication, usine de produits alimentaires et de boissons |
| Composants principaux |
Récipient sous pression |
Description du produit
Le filtre hermétique à plaques à haut rendement NYB est un équipement de filtration fine à haut rendement, économe en énergie et à fonctionnement hermétique. Il est largement utilisé dans les industries chimiques, pétrolières, de la peinture, de l'alimentation, pharmaceutiques et dans de nombreuses autres industries.
Application du produit
Le filtre est composé d'une coque, d'une plaque de filtration, d'un couvercle et d'un dispositif de décharge automatique. La plaque de filtration est constituée de plusieurs couches de matériaux de filtration en acier inoxydable, et elles sont installées sur le tuyau central de collecte de liquide, de sorte qu'elle peut être démontée pour le nettoyage très facilement.
Spécifications techniques
| Modèle |
Surface de filtration (㎡) |
Volume du gâteau filtrant (L) |
Capacité de traitement (Huile) |
Capacité de traitement (Résine) |
Capacité de traitement (Boisson) |
Pression de travail (Mpa) |
Pression maximale (Mpa) |
Température de travail (℃) |
Volume de la machine (L) |
| NYB-2 |
2 |
30 |
0.4-0.6 |
1-1.5 |
0.1-0.4 |
0.1-0.4 |
0.5 |
≤150 |
120 |
| NYB-4 |
4 |
60 |
0.5-1.2 |
2-3 |
2-5 |
|
|
|
250 |
| NYB-7 |
7 |
105 |
1-1.8 |
3-6 |
4-7 |
|
|
|
420 |
| NYB-10 |
10 |
150 |
1.6-3 |
5-8 |
6-9 |
|
|
|
800 |
| NYB-12 |
12 |
240 |
2-4 |
6-9 |
8-11 |
|
|
|
1000 |
| NYB-15 |
15 |
300 |
3-5 |
7-12 |
10-13 |
|
|
|
1300 |
| NYB-20 |
20 |
400 |
4-6 |
9-15 |
12-17 |
|
|
|
1680 |
| NYB-25 |
25 |
500 |
5-7 |
12-19 |
16-21 |
|
|
|
1900 |
| NYB-30 |
30 |
600 |
6-8 |
14-23 |
19-25 |
|
|
|
2300 |
| NYB-36 |
36 |
720 |
7-9 |
16-27 |
23-31 |
|
|
|
2650 |
| NYB-40 |
40 |
800 |
8-11 |
21-34 |
30-38 |
|
|
|
2900 |
| NYB-45 |
45 |
900 |
9-13 |
24-34 |
36-44 |
|
|
|
3200 |
| NYB-52 |
52 |
1040 |
10-15 |
27-45 |
42-51 |
|
|
|
3800 |
| NYB-60 |
60 |
1200 |
11-17 |
30-52 |
48-60 |
|
|
|
4500 |
| NYB-70 |
70 |
1400 |
12-19 |
36-60 |
56-68 |
|
|
|
5800 |
| NYB-80 |
80 |
1600 |
13-21 |
40-68 |
64-78 |
|
|
|
7200 |
Principales caractéristiques
- Aucun tissu ou papier filtre requis, ce qui réduit considérablement les coûts de filtration
- Le fonctionnement entièrement fermé est respectueux de l'environnement sans perte de matière
- La chute des résidus par vibration réduit l'intensité du travail et permet un fonctionnement continu
- La décharge des résidus par vanne pneumatique minimise le travail des ouvriers
- Capable de filtrer au charbon actif ou de blanchir, remplaçant complètement les filtres à plaques et à cadres
Feuille filtrante pour 30D09
Exemple : Configuration NYB-12
Pour obtenir une surface de filtration de 12 m², le filtre est exécuté avec 11 feuilles filtrantes. Les feuilles sont entourées d'un canal de boîte robuste de 1,8 mm de matériau 316L. Dessus de la feuille avec renfort et une fourche vibrante par feuille (matériau SS 316). Fond de la feuille avec buse de sortie avec joint torique (matériau buse SS 316 et joint torique en caoutchouc Viton).
Vanne papillon
Exemple : Configuration NYB-12
Au bas du filtre, une vanne papillon DN 400 WAFER TYPE pour la décharge des gâteaux secs. Utilise une vanne papillon de 1ère qualité avec matériau du siège : NH-S (jusqu'à 150°C haute température). Vanne complète avec actionneur pneumatique à double effet avec alimentation en air de 5,5 bars.
Certifications
Notre entreprise a obtenu diverses certifications, notamment :
• ASME U (Certificat n° : 38793)
• ISO 9001:2015 (Certificat n° : CN1299-QC)
• ISO 14001:2015 (Certificat n° : CN1299-EC)
• ISO 45001:2018 (Certificat n° : CN1299-SC)
• Certifications BV et CE
Produits connexes
Nos services
Service avant-vente
- Demande et assistance conseil
- Assistance pour les tests d'échantillons
- Visite d'usine disponible
Service après-vente
- Formation à l'installation et formation au fonctionnement de la machine
- Ingénieurs disponibles pour le service de machines à l'étranger
- Équipe de service après-vente professionnelle avec conseils d'installation gratuits
- Réponse rapide dans les 2 heures pour le service en Chine
À propos de notre entreprise
Groupe Juneng
Juneng Machinery (China) Co., Ltd., créée en 2006, est un fabricant professionnel engagé dans la recherche, le développement, la production, la vente et le service de filtres, de séparateurs, de centrifugeuses décanteurs et de pompes. Nous avons quatre usines situées à Nanjing et dans la ville de Yixing avec un accès pratique aux transports.
Dédié au contrôle de qualité strict et au service client attentionné, les membres de notre personnel expérimentés sont toujours disponibles pour discuter de vos besoins. Nous avons obtenu les certificats CE, le certificat ASME U et le certificat ISO 9001. Nos produits sont vendus dans toute la Chine et exportés vers les États-Unis, l'Allemagne, la Corée, le Japon, le Pakistan, la Malaisie, Singapour, le Vietnam et d'autres pays.
Nous accueillons les commandes OEM et ODM. Que vous choisissiez un produit actuel de notre catalogue ou que vous recherchiez une assistance technique pour votre application, notre centre de service client est prêt à vous aider avec vos exigences d'approvisionnement.
Succursale nord de la machinerie Jiangsu Juneng à Yixing
Située dans la ville de Zhoutie, dans la ville de Yixing, notre succursale nord se concentre sur toutes sortes de filtres, y compris les filtres à feuilles sous pression verticaux, les filtres à feuilles sous pression horizontaux, les filtres autonettoyants et les filtres à poches. Nous accueillons les visites des clients intéressés.
Département QA/QC
- Visite/audit d'usine requis avant l'achat
- Inspection des matériaux pendant la fabrication et avant l'expédition
- Conformité à toutes les exigences techniques
Notre philosophie de développement
- Innovation continue et auto-amélioration
- 5 % des revenus des ventes alloués à la recherche intensive
- 8 % de la main-d'œuvre dédiée aux activités de développement
- De nombreux brevets et de nouveaux produits de haute qualité
